為了研究蒸汽壓縮式循環中每一個過程，了解各個過程之間的關系以及某一過程發生變化時對其它過程的影響。用各種熱力狀態圖來研究整個循環，可使問題得到簡化，而且可看到循環中各種狀態的變化以及這些變化對循環的影響。在制冷循環的分析和計其中，常借助于壓焰圖和溫溫圖。由于循環的各個過程中功與熱量的變化均可用治值的變化來加以計算，因此，壓焰圖在制冷工程中得到更為廣泛的應用。
1．壓焰圖

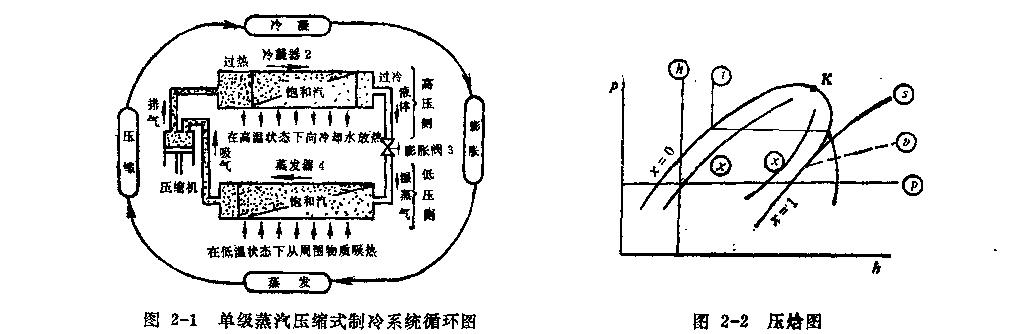

壓焰圖的結構如酗—2所示。以絕對壓力為縱坐標(為了縮小圖的尺寸，提高低壓區域的精度，通常縱坐標取對數坐標)，以治值為橫坐標。
團中臨界點遼左邊的粗實線為飽和液體線，線上的任何一點代表一個飽和液體狀態，千度GS0。右邊的粗實線為干飽和蒸汽線，線上任何一點代表一個飽和東汽狀態。這兩條級線圖分為三個區域：飽和液體線的左邊是過玲液體區，該區域內的液體稱為過冷液休，過冷液體的溫度低于同一壓力下飽和液體的溫度；干飽和蒸汽線的右邊是過熱蒸汽區，該區域內的蒸汽稱為過熱蒸汽，它的溫度高于同一壓力下飽和蒸汽的溫度。兩條線之間的區域為兩相區，制冷劑在該區域內處于氣、液混合狀態(濕蒸汽狀態)。圖中共有六種等參數線旗。
等壓線——水平線，
等烙線——垂宣線，
等溫線——液體區幾乎為垂直線。兩相區內圍制冷劑狀態的變化是在等壓、的，故等溫線與等壓線重合，是水平線。過熱蒸汽區為向右下方彎曲的傾斜繞
等溫線——向右上方傾斜的實線，
等容線——向右上方傾斜的虛線，但遠比等溫線乎坦，
等干度線——只存在于濕蒸汽區域內，其方向大致與炮和液體線或飽和蒸汽線相近，干度大小而定。
2．溫控圖
溫溫圖的結構如圖2。3所示。它以溫為權坐標，溫度為縱坐標。圖中臨界點火左邊的實線為飽和液體線，右邊實線為飽和蒸汽線。這兩條線招整個溫溫圖劃分為三個區耽飽和液體線的左邊為過冷液體BI飽和蒸汽線的右邊為過熱蒸汽區，兩條線之間為濕蒸汽商相區。
圖中也有六種等參數線簇：
等溫線——水平實線；
等溫線——垂直實場
等壓線——兩相區內等壓線與等溫線重合，是水平線。過熱區內等壓線是向右上方傾斜的實線。過冷區域內等壓線密集于：＝0的線附近，可近似用：＝0的線代場。
等容線——用虛線表面
等烙線——過熱區及兩相區內，等烙線均為向右下方傾斜的實線，但兩相區內等治線的斜率更大，過冷區液體的治值可近似用同溫度下炮和液體的烙酬替。
等干度線——只存在于兩相區內，其方向與飽和液體線或飽和蒸汽線大致相同。
在溫度、壓力、比容、治、炳、干度等參數中，只要知道其申任意兩個狀態各致，就可以在壓始圖或溫炳圖中確定過熱蒸汽及過冷液體艙狀態點，其他狀態參數便可直接從圖中讀出。對于飽和蒸汽及飽和液體，只知道一個狀態參數就能確定其狀態。（正航儀器撰稿）http://www.xintiancheng.cn
